T3 360 AVM System CVBS Wpis kamery AHD I CVBS Wyjście HDMI NTSC PAL Kompatybilna konstrukcja

T3 360 AVM System CVBS Wpis kamery AHD I CVBS Wyjście HDMI NTSC PAL Kompatybilna konstrukcja

Nazwa marki: Customized
MOQ: 300
Cena: Negotiatable
Warunki płatności: T/T, L/C
Zdolność do zaopatrzenia: 100000 sztuk / miesiąc
Szczegółowe informacje
Orzecznictwo:
E-Mark, CE, FCC, RoHS
Wejście kamery:
CVBS/AHD
Wyjście sygnału:
CVBS/HDMI/VGA
Kuszenie robocze. zakres:
-40℃~85℃ -40℉~185℉
Standard wyjścia sygnału:
NTSC/PAL
Wyświetlacz:
Widok 2D/3D wokół
Funkcje ADAS:
Wspomaganie parkowania, ultradźwiękowy radar ostrzegający o odległości, funkcja DVR, wykrywanie ruch
Ocena wodoodporności i pyłoszczelności:
IP69K
Aplikacja:
Automobilowy
Szczegóły pakowania:
Regularne opakowanie eksportowe, dostosowane
Możliwość Supply:
100000 sztuk / miesiąc
Podkreślić:

T3 360 System AVM

,

System CVBS 360 AVM

,

/AHD /CVBS /AHD /Kamera

Opis produktu
Przegląd

Rozwiązanie T3 360AVM firmy CandidTech obsługuje wejście sygnału z kamery CVBS i kamery AHD w formacie NTSC/PAL oraz wyjście sygnału wideo CVBS, VGA i HDMI, zapewniając bezproblemową integrację ze specyficznymi systemami wyświetlania informacji samochodowych.

Ponadto rozwiązanie to oferuje zaawansowane funkcje, takie jak przycinanie FOV (Field of View) oraz możliwość nakładania linii trajektorii i innych istotnych informacji.

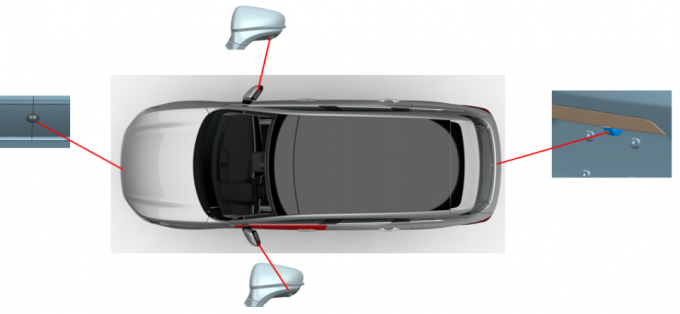

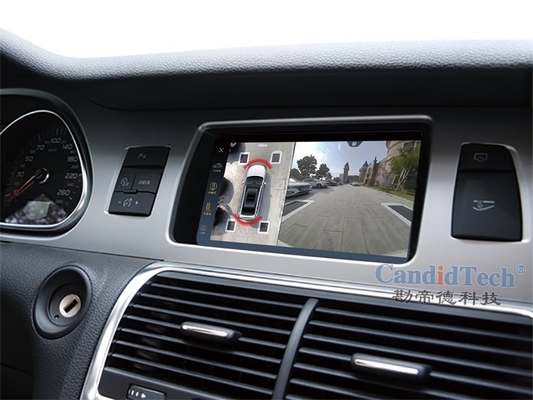

System ECU przesyła ulepszone dane obrazu do wyświetlacza samochodowego, prezentując wyraźny i intuicyjny efekt wizualny. Dzięki naszej bezproblemowej technologii łączenia obrazów, może generować widok z lotu ptaka 360 stopni dla pojazdu, dając kierowcom kompleksowy widok otoczenia pojazdu, co znacznie poprawia bezpieczeństwo i wygodę jazdy.

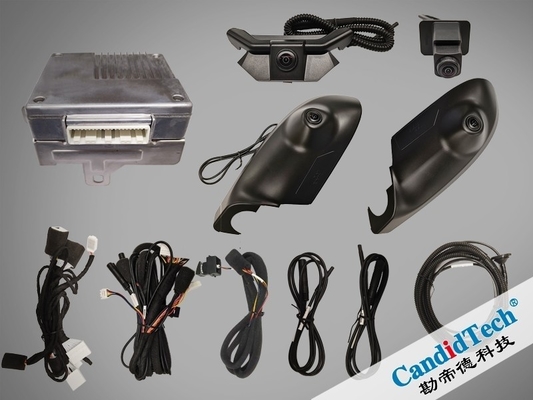

 360 AVM System


Propozycja systemu CandidTech T3 360 AVM osiągnęła masową produkcję w projektach takich jak Alphard i Vellfire w Hongkongu i Malezji, a także Subaru i Sylphy w Singapurze.

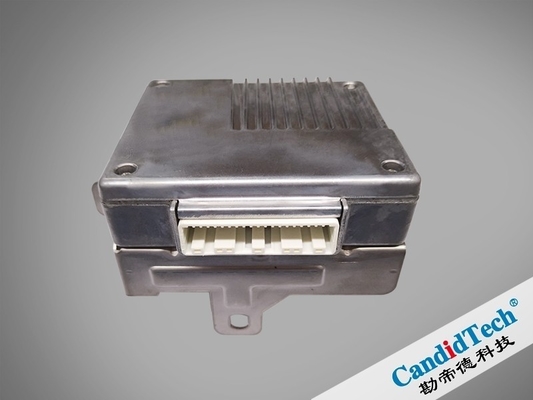

SPECYFIKACJE - ECU

Napięcie pracy

9~32VDC
Prąd pracy <1A @ 13.5VDC
Prąd spoczynkowy <1mA
Pobór mocy <15W
Czas zimnego startu <4S
Temperatura pracy -40°C ~ 70°C
Temperatura przechowywania -40°C ~ 85°C
Format wyjściowy wideo NTSC / PAL
Sygnał wyjściowy wideo CVBS / HDMI / VGA
Opóźnienie przełączania wideo <50ms
Częstotliwość klatek wyjściowych 30 fps
Opóźnienie między obrazami <100ms (mniej niż 3 klatki)

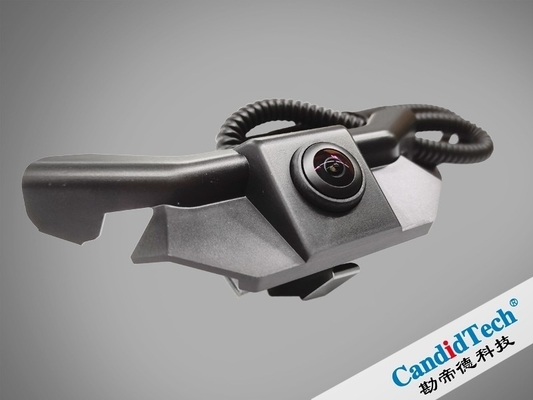

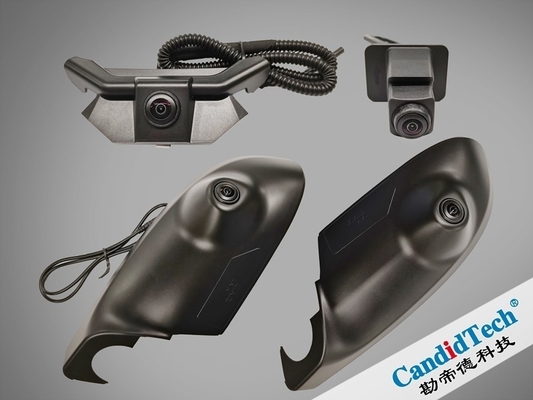

SPECYFIKACJE - KAMERY

Przetwornik obrazu

ASX340 (1/4" 4:3 IT CMOS)
Napięcie pracy 4.5V~5.5V
Prąd pracy <100mA
Temperatura pracy -40°C ~ 85°C
Temperatura przechowywania -40°C ~ 85°C
Wilgotność pracy 90±5 %RH
Poziom wodoodporności (z wiązką przewodów) IP69
Aktywne piksele 720(H) x 480(V)
Poziome pole widzenia (FOV) 192±4°
Pionowe pole widzenia (FOV) 142±4°
Format wyjściowy wideo NTSC / PAL
Sygnał kamery CVBS / AHD
Stosunek sygnału do szumu (S/N) >46dB
Zakres dynamiczny 73.8dB
Automatyczny balans bieli (AWB) Tak
Automatyczne wzmocnienie (AGC) Tak
Automatyczna kontrola ekspozycji (AEC) Tak
Częstotliwość klatek 30 fps
Typ migawki Elektroniczna migawka roletowa (ERS)
Minimalne oświetlenie 1.0lux (50 IRE w tym ustawienie)
Czas reakcji <1s (Od nieostrego obrazu do wyraźnego obrazu)
Rozdzielczość obrazu Pozioma ≥ 300 linii; Pionowa ≥ 300 linii
Precyzja osi optycznej ±2°

Jakie są główne zalety opracowania systemu 360 AVM przez CandidTech? 1. Zaawansowana technologia fuzji czujników

Jako dostawca Tier1/Tier2 z 10-letnim doświadczeniem w zakresie samochodowych części OEM/ODM 360 stopni, opanowaliśmy zaawansowaną technologię fuzji czujników. Obsługujemy integrację wielu kamer o wysokiej rozdzielczości, czujników ultradźwiękowych, a czasem nawet czujników radarowych.

2. Wysokowydajne przetwarzanie obrazu

Nasze opracowane wewnętrznie algorytmy przetwarzania obrazu o wysokiej wydajności są kluczową zaletą. Algorytmy te mogą szybko przetwarzać dużą ilość danych obrazu przechwytywanych przez kamery. Poprawiają jakość obrazu, korygują zniekształcenia obiektywu i wykonują w czasie rzeczywistym łączenie widoków z wielu kamer, tworząc bezproblemowy widok z lotu ptaka 360 stopni. Zapewnia to kierowcy wyraźne widzenie wszystkich potencjalnych przeszkód i zagrożeń wokół pojazdu, nawet w złożonych warunkach oświetleniowych.

3. Dostosowane rozwiązania programowe

Oferujemy wysoce spersonalizowane rozwiązania programowe dostosowane do specyficznych potrzeb różnych producentów samochodów. Nasze oprogramowanie może być zintegrowane z istniejącym w samochodzie systemem rozrywki, systemami wspomagania kierowcy i ECU. Umożliwia to bezproblemowe działanie i sterowanie systemem widoku otoczenia 360 stopni.

4. Niezawodna łączność i transmisja danych

Zapewniamy niezawodną łączność i szybką transmisję danych. Korzystając z zaawansowanych protokołów komunikacyjnych, takich jak GMSL (Gigabit Multimedia Serial Link), możemy przesyłać duże ilości danych obrazu z kamer do jednostki centralnej przetwarzającej w czasie rzeczywistym, bez utraty sygnału lub opóźnień. Jest to kluczowe dla płynnego działania systemu, zwłaszcza w przypadku aplikacji czasu rzeczywistego, takich jak dynamiczne prowadzenie podczas parkowania.

5. Doskonała adaptacja do środowiska

Nasze produkty charakteryzują się doskonałą adaptacją do środowiska. Mogą wytrzymać szeroki zakres temperatur, od ekstremalnie niskich do bardzo wysokich. Dzięki wysokiemu poziomowi wodoodporności i pyłoszczelności (IP67 lub wyższy), nasze kamery i czujniki mogą normalnie funkcjonować w różnych trudnych warunkach pogodowych i drogowych. Zapewnia to długoterminową niezawodność i stabilność systemu widoku otoczenia 360 stopni, co jest wysoko cenione przez producentów samochodów.

Więcej informacji o innowacyjnych cechach i funkcjach systemu Candid 360 surround view można znaleźć na stronie [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Nasze obecne linie produktów obejmują kamery samochodowe do różnych zastosowań: w tym widok z tyłu, widok z przodu, widok z boku i widok otoczenia, kamery samochodowe, systemy monitorowania otoczenia, produkty ADAS, CMS (system monitorowania kamery), OMS (system monitorowania pasażera), DMS (system monitorowania kierowcy)i tym podobne. Prosimy o kontakt mailowy: sales2@candidelectronics.com w celu uzyskania dalszych szczegółów.
